Vamos a suponer por un momento que estamos en un entorno en el que no podemos tener un servidor PXE en condiciones. Para ponerlo todavía peor, imaginemos que somos de los que no conseguimos encontrar un cd de Knoppix razonablemente reciente cada vez que se nos fastidia un servidor y que, a pesar de las prisas, tenemos que esperar a ver como carga todo un entorno gráfico antes de poder hacer un simple fsck.

Todo esto tendría que ser parte del pasado, al estilo de los videos Beta o los cassettes; pero no, todavía es demasiado común, así que a ver si conseguimos dar algunas ideas útiles y buscamos alternativas que, aunque no sean lo más moderno que existe, nos faciliten un poco el trabajo.

No esperéis nada original en este post. Todo lo que escribo aquí está ya más que documentado, y mucho mejor que en estas cuatro notas. Aún así, a ver si os sirve como punto de partida.

Queremos conseguir dos cosa:

  • Un método para arrancar rápidamente una distribución live, sencilla, que permita recuperar particiones, transferir ficheros, ..., este tipo de cosas.
  • Un sistema para instalar distribuciones de forma automática, usando ficheros kickstart para RedHat/CentOS/... y preseed para Debian/Ubuntu/..., pero teniendo en cuenta que no podemos usar PXE, ni Cobbler, ni nada similar.

Ya hace mucho tiempo que se pueden arrancar sistemas desde memorias USB, y además GRUB tiene funcionalidades que permiten arrancar desde una ISO. Siendo esto así, ya tenemos todo lo necesario. Si incluimos un servidor web para guardar nuestros ficheros ks y preseed y, si queremos acelerar un poco las instalaciones, los paquetes de las distribuciones CentOS y Debian (las que voy a usar en este post), conseguiremos además que las instalaciones sean automáticas y razonablemente dinámicas.

Pasos previos

Empezamos. Buscad un pendrive que no uséis para nada y podáis formatear. Desde este momento asumo que el dispositivo que estáis usando corresponde a /dev/sde, y que tiene una única partición fat normal y corriente, en /dev/sde1. Si no es así, lo de siempre: "fdisk /dev/sde" + "mkfs.vfat -n USB_INSTALACIONES /dev/sde1":

#fdisk -l /dev/sde
Disposit. Inicio    Comienzo      Fin      Bloques  Id  Sistema
/dev/sde1   *        2048    15654847     7826400    c  W95 FAT32 (LBA)

Una vez más, aseguráos de que podéis y queréis borrar el contenido del pendrive. Por supuesto, vuestro kernel debe tener soporte para este tipo de particiones, y también necesitáis las utilidades para gestionarlas. En Debian están en el paquete "dosfstools". En cualquier caso, lo normal es que ya lo tengáis todo.

Vamos a montar la partición en "mnt" (o donde queráis), con un simple:

mount /dev/sde1 /mnt

Lo siguiente es instalar grub en /dev/sde. Otra vez, cuidado con lo que hacéis, no os confudáis de dispositivo.

grub-install --no-floppy --root-directory=/mnt /dev/sde

Dejamos estos pasos básicos y vamos ya a por la configuración más específica.

Creando el menú

En realidad, no vamos a hacer nada más que configurar GRUB. Podéis ser todo lo creativos que queráis, pero para este ejemplo voy a simplificar todo lo que pueda: Ni colores, ni imágenes de fondo, ni nada de nada.

Para tener un poco de variedad, desde mi USB se va a poder arrancar lo siguiente:

  • Una Debian Wheezy sin preseed, para ir configurando a mano.
  • Un CD con utilidades de repación. El que más os guste. Para este ejemplo: Ultimate BootCD.
  • Una Slax, por si quisiera arrancar un entorno gráfico completo.
  • Una Debian Wheezy con preseed, completamente automática.
  • Una CentOS 6.4 con kickstart, completamente automática.

Prestad atención a los dos últimos elementos de la lista, porque son los que nos van a permitir ir a un servidor "vacío", arrancar desde el USB, y en 5 minutos tener una Debian o una CentOS perfectamente instalados.

Vamos a crear el menú de GRUB. Necesitamos editar el fichero "/mnt/boot/grub/grub.cfg" con lo siguiente:

menuentry "Debian Wheezy x86_64 installer" {
        set gfxpayload=800x600
        set isofile="/boot/iso/wheezy_mini_amd64.iso"
        loopback loop $isofile
        linux (loop)/linux priority=low initrd=/initrd.gz
        initrd (loop)/initrd.gz
}

menuentry "Ultimate BootCD 5.2.5" {
        loopback loop /boot/iso/ubcd525.iso
        linux (loop)/pmagic/bzImage edd=off load_ramdisk=1 prompt_ramdisk=0 rw loglevel=9 max_loop=256 vmalloc=384MiB keymap=es es_ES iso_filename=/boot/iso/ubcd525.iso --
        initrd (loop)/pmagic/initrd.img
}

menuentry "Slax Spanish 7.0.8 x86_64" {
        set isofile="/boot/iso/slax-Spanish-7.0.8-x86_64.iso"
        loopback loop $isofile
        linux (loop)/slax/boot/vmlinuz load_ramdisk=1 prompt_ramdisk=0 rw printk.time=0 slax.flags=toram from=$isofile
        initrd (loop)/slax/boot/initrfs.img
}

menuentry "Debian Wheezy x86_64 preseed" {
        set isofile="/boot/iso/wheezy_mini_amd64.iso"
        loopback loop $isofile
        linux (loop)/linux auto=true preseed/url=http://192.168.10.40/instalaciones/wheezy_preseed_131.cfg debian-installer/country=ES debian-installer/language=es debian-installer/keymap=es debian-installer/locale=es_ES.UTF-8 keyboard-configuration/xkb-keymap=es console-keymaps-at/keymap=es debconf/priority=critical netcfg/disable_dhcp=true netcfg/get_ipaddress=192.168.10.131 netcfg/get_netmask=255.255.255.0 netcfg/get_gateway=192.168.10.1 netcfg/get_nameservers=192.168.10.1 --
        initrd (loop)/initrd.gz
}

menuentry "Centos 6.4 x86_64 kickstart" {
        set isofile="/boot/iso/CentOS-6.4-x86_64-netinstall.iso"
        loopback loop $isofile
        linux (loop)/images/pxeboot/vmlinuz ip=192.168.10.131 noipv6 netmask=255.255.255.0 gateway=192.168.10.1 dns=192.168.10.1 hostname=fn131.forondarena.net ks=http://192.168.10.40/instalaciones/ks_rh6_131.ks lang=es_ES keymap=es
        initrd (loop)/images/pxeboot/initrd.img
}

menuentry "Restart" {
        reboot
}

menuentry "Shut Down" {
        halt
}

Suficiente, no necesitamos nada más. Repasemos un poco:

  • Las entradas del menú se separan en bloques "menuentry", uno para cada instalación diferente, e incluyendo las dos últimas para reiniciar y para apagar el equipo (no son muy útiles pero sirven de ejemplo).
  • Como no me gusta escribir demasiado, he definido la variable, "isofile" con la imagen que va a usar GRUB para arrancar (ahora hablamos sobre esto) en cada bloque.
  • Vamos a usar imágenes ISO "normales", y GRUB va a asumir que son la raíz de la instalación.
  • Como sabéis, cuando queremos arrancar un sistema, es habitual especificar un kernel en una línea que empieza con "linux", las opciones que queremos usar con este núcleo, y un initrd. Aquí estamos haciendo exactamente esto, pero debemos especificar la ruta dentro de la imagen ISO donde encontrar el kernel y el initrd. Lo más fácil es que montéis la imagen y veáis dónde está cada uno.
  • Las dos instalaciones automáticas usan más opciones que el resto. Lo que estamos haciendo es pasar el fichero de configuración (preseed o kickstart) que el sistema leerá vía http, y luego una serie de opciones básicas (idioma, teclado, ...). Ni todas son necesarias, ni son todas las que se pueden poner.
  • Como hemos dicho que no queremos usar PXE, asumo que tampoco queremos usar DHCP, así que las configuraciones de red son estáticas.
  • La IP que asignamos al servidor en esta fase de instalación no tiene que ser necesariamente la misma que instalaremos en el servidor, aunque en este ejemplo asumo que será así.

Fácil, ¿Verdad? El siguiente paso es descargar las imágenes que estamos usando en cada bloque (opción "isofile"). Tened en cuenta que no hay nada raro en estas ISO. Son las imágenes estándar de las distribuciones, aunque las he renombrado para que todo quede más ordenado. Para guardarlas he creado un directorio "/mnt/boot/iso/", y he copiado ahí los siguientes ficheros:

  • Para Debian, con y sin preseed: mini.iso (renombrada a wheezy_mini_amd64.iso).
  • Para CentOS: netinstall.iso.
  • Para Ultimate BootCD: ubcd.
  • Para Slax: slax.

Cuando lo tengáis todo, desmontad /mnt, y ya habremos terminado con el pendrive. Quedan los preseed/kickstart.

Ficheros kickstart y preseed

Si os fijáis en el menú de GRUB, para Debian estamos usando una referencia al fichero wheezy_preseed_131.cfg. Este fichero no es más que un preseed normal y corriente que, obviamente, está preparado para la instalación que queremos hacer. Los ficheros preseed consisten en escribir todas las respuestas a todas las opciones de menú que pueden aparecer en el instalador. Esto hace que el sistema sea muy flexible, pero también muy denso. Si queréis ver un listado con todas las opciones disponibles, id a una máquina Debian y ejecutad lo siguiente:

debconf-get-selections --installer >> wheezy_preseed_131.cfg
debconf-get-selections >> wheezy_preseed_131.cfg

Ahí tenéis, todo un "wheezy_preseed_131.cfg"; una locura. Afortunadamente, no siempre hacen falta todas las opciones. De hecho, yo en mis instalaciones para KVM uso esta versión, mucho más reducida. Claro, esto implica que si os sale un diálogo durante la instalación para el que no hemos previsto una respuesta, quizá porque vuestro hardware pida "algo" extra, la instalación automática se va a parar. En este caso tendréis que buscar la opción que os falta y añadirla.

Os recomiendo que abráis el fichero y que le déis una vuelta. Tened en cuenta que está pensado para instalaciones sobre KVM y los drivers virtio, así que el dispositivo de disco que se usa es /dev/vda. Además, uso sólo un interfaz de red, eth0. En cuanto al particionado, uso una partición para boot, primaria y de 50MB, otra para swap de unos 512MB, y por último, el resto del disco, en un grupo LVM para la raíz.

Además de esto, suelo usar un mirror local de Debian para agilizar la primera instalación. No es necesario, podéis usar un mirror público y, con ello, simplificar aún más la infraestructura. Bueno, "simplificar" por decir algo, porque no se puede decir que copiar el contenido de los DVD de instalación de Debian en un servidor web sea complicado.

Aunque el sistema sea diferente, en realidad todo esto que he dicho para Debian se aplica igual para kickstart y las instalaciones automatizadas de CentOS. Revisad si queréis este ejemplo, subidlo a un servidor web, y adaptadlo a lo que os haga falta. Tened en cuenta que también suelo usar un mirror local en estos casos (otra vez, se trata sencillamente de descomprimir los DVD).

Pruebas en KVM

Una vez instalado GRUB, con el menú y las ISO copiadas en el pendrive, podemos probar el nuevo sistema en KVM. Es muy sencillo. De hecho, si usáis virt-manager, casi no tendréis que hacer nada. Una vez creada la máquina virtual, id a los detalles y pulsad sobre "agregar nuevo hardware". Después no tenéis más que elegir "usb host device" y, de la lista, la memoria USB. Una vez agregado el dispositivo, en el arranque de la máquina virtual, justo al principio, aparecerá una opción para acceder al menú de arranque pulsando F12. Entre las opciones que os van a aparecer debería estar el pendrive.

Por último, esto es lo que veréis si todo ha ido bien:

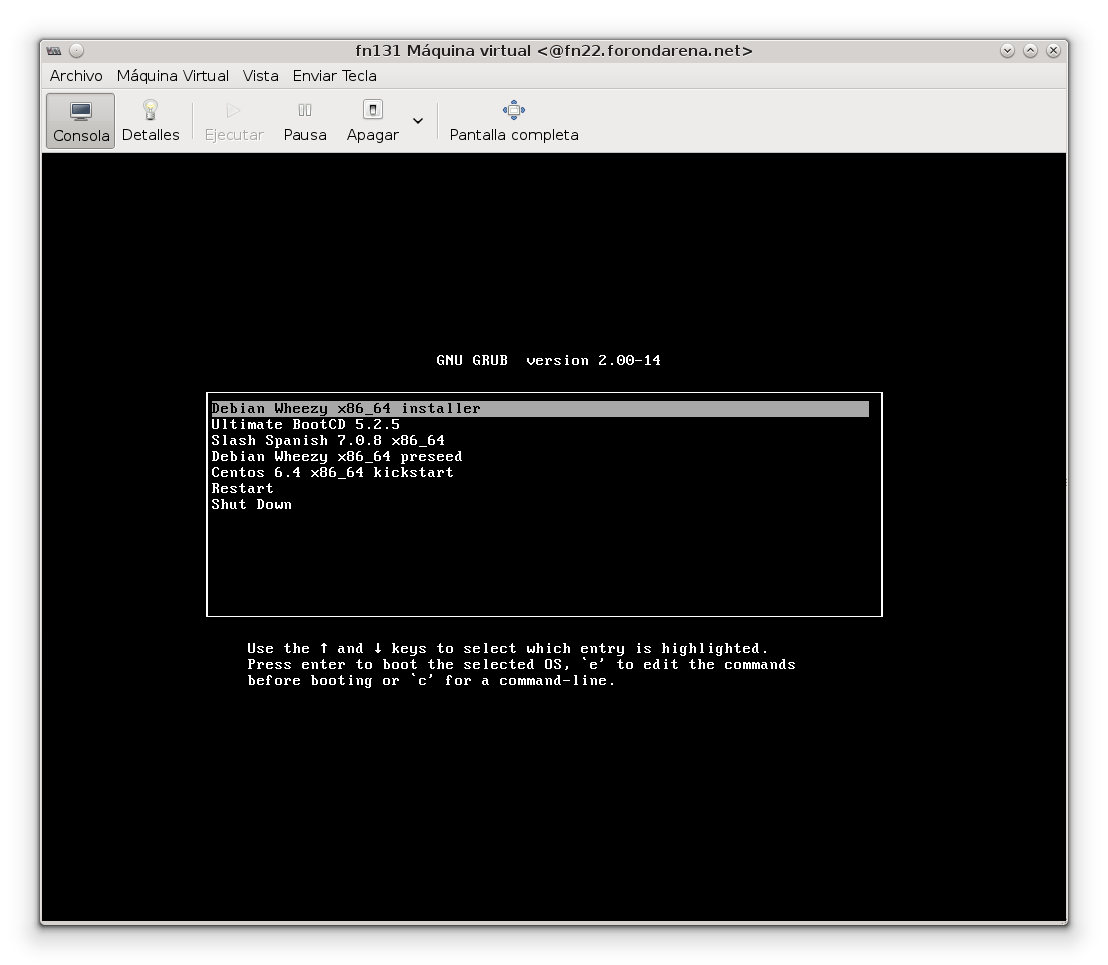

Pantallazo GRUB

Y ya está, con esto hemos terminado. Romped vuestros CDs!!

Nota

En el post hablo sobre un servidor web, pero luego no escribo nada más sobre ello. No hay demasiado que decir; en mi caso uso un directorio "instalaciones", y en ese directorio pongo los preseed/ks. Junto a esto, debajo de "instalaciones", creo un directorio "centos/6.4-x86_64" y otro "debian/wheezy" y copio ahí el contenido de los DVD de cada distribución.


Enrutamiento para dummies

jue, 27 sep 2012 by Foron

Si hay algo sobre lo que no hubiese querido escribir nunca en este blog es sobre el enrutamiento básico en Linux. Hace 10 años quizá hubiese sido más interesante, pero no ahora. Aún así, en este mundo del botón y del siguiente siguiente no tengo nada claro que la gente sepa exactamente lo que hay debajo de un "route -n", así que vamos a ello. Eso sí, para dummies. De hecho, me voy a pasar de básico, con lo que escribiré cosas que en condiciones normales merecerían una discusión. En fin.

Empezamos con el viejo comando "route -n", tan simple como siempre:

  # route -n
  Kernel IP routing table
  Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
  0.0.0.0         10.213.208.1    0.0.0.0         UG    0      0        0 eth0
  10.213.208.0    0.0.0.0         255.255.240.0   U     0      0        0 eth0
  192.168.10.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1
  192.168.11.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1

Lo normal cuando usamos la combinación route/ifconfig en la mayoría de las distribuciones, una puerta de enlace, una red para llegar a esa puerta de enlace a través de un dispositivo, y luego, en este caso, nuestras redes locales.

¿No hay nada más?

Pues sí, hay mucho más, claro. Esto no es más que una mínima porción de la tabla de enrutamiento de vuestro kernel favorito. Vamos a verlo pasando a la utilidad "ip", la pobre, que lleva tanto tiempo existiendo, pero que tan poco se usa (solo comparable al uso eterno de los aliases de IPs, pero esta es otra historia).

  # ip route ls
  default via 10.213.208.1 dev eth0
  10.213.208.0/20 dev eth0  proto kernel  scope link  src 10.213.218.162
  192.168.10.0/24 dev eth1  proto kernel  scope link  src 192.168.10.1
  192.168.11.0/24 dev eth1  proto kernel  scope link  src 192.168.11.1

¿Todo este rollo para ver lo mismo con un formato diferente?

Sí, porque estamos viendo, una vez más, solo una parte de la tabla de enrutamiento. ¡Hola "ip rule"!

  # ip rule ls
  0:      from all lookup local
  32766:  from all lookup main
  32767:  from all lookup default

Y ahora, sorpresa:

  # ip route ls table default
  _vacio_
  # ip route ls table main
  default via 10.213.208.1 dev eth0
  10.213.208.0/20 dev eth0  proto kernel  scope link  src 10.213.218.162
  192.168.10.0/24 dev eth1  proto kernel  scope link  src 192.168.10.1
  192.168.11.0/24 dev eth1  proto kernel  scope link  src 192.168.11.1
  # ip route ls table local
  broadcast 10.213.208.0 dev eth0  proto kernel  scope link  src 10.213.218.162
  local 10.213.218.162 dev eth0  proto kernel  scope host  src 10.213.218.162
  broadcast 10.213.223.255 dev eth0  proto kernel  scope link  src 10.213.218.162
  broadcast 127.0.0.0 dev lo  proto kernel  scope link  src 127.0.0.1
  local 127.0.0.0/8 dev lo  proto kernel  scope host  src 127.0.0.1
  local 127.0.0.1 dev lo  proto kernel  scope host  src 127.0.0.1
  broadcast 127.255.255.255 dev lo  proto kernel  scope link  src 127.0.0.1
  broadcast 192.168.10.0 dev eth1  proto kernel  scope link  src 192.168.10.1
  local 192.168.10.1 dev eth1  proto kernel  scope host  src 192.168.10.1
  broadcast 192.168.10.255 dev eth1  proto kernel  scope link  src 192.168.10.1
  broadcast 192.168.11.0 dev eth1  proto kernel  scope link  src 192.168.11.1
  local 192.168.11.1 dev eth1  proto kernel  scope host  src 192.168.11.1
  broadcast 192.168.11.255 dev eth1  proto kernel  scope link  src 192.168.11.1

Vaya sorpresa... Lo que vemos con un "route -n" es en realidad la tabla "main", que además, por ese 32766, parece tener menos prioridad que esa tabla "local" tan curiosa. Fácil de leer, ¿Verdad? Los broadcast los conocemos todos pero, ¿Y las rutas de tipo local? Sacado literalmente del manual (Sí, todo esto está en el manual de ip route!!!): "the destinations are assigned to this host. The packets are looped back and delivered locally". Y con esto hemos terminado, solo nos queda saber que "proto kernel" es la configuración más normal si no usamos software de enrutamiento (quagga, por ejemplo), y que "scope link" es para rutas broadcast y unicast mientras que "scope host" es para las locales.

Revisad los manuales de "ip rule" e "ip route", por favor, y entended cada entrada de estas tablas y reglas.

Ya que estamos, vamos a jugar un poco con todo esto que hemos visto, aunque seguimos en "modo sencillo" y no nos vamos a complicar demasiado. Solo unas ideas.

Nota: No hagáis caso a las IPs que uso a partir de aquí. Intentaré mantenerlas coherentes, pero me las estoy inventando sobre la marcha.

Tenemos reglas en "ip rule", tenemos tablas de enrutamiento, ... ¿Apostamos a que todo esto es modificable/configurable? ¡Por supuesto!

Vamos a vuestra distribución Debian favorita, y busquemos el fichero "/etc/iproute2/rt_tables"

  # cat /etc/iproute2/rt_tables
  #
  # reserved values
  #
  255     local
  254     main
  253     default
  0       unspec
  #
  # local
  #
  #1      inr.ruhep

  1001 proveedor1
  1002 proveedor2

No, en vuestros ficheros no van a estar las líneas "proveedor1" y "proveedor2". Las he añadido yo, alegremente. Donde estoy escribiendo este post no hay múltiples lineas de acceso a Internet, pero me voy a inventar, como ejemplo, que en mi equipo hay dos ADSL de proveedores diferentes. Uno me ha asignado la IP 192.0.2.33/24, con puerta de enlace 192.0.2.1, y el segundo 198.51.100.33/24, con gateway 198.51.100.1.

Como ya sabemos todo sobre enrutamiento, queremos mandar a los comerciales a través del primer proveedor, y a los técnicos a través del segundo. Supongamos que los comerciales están todos en la subred "172.16.0.0/24", y los técnicos en "172.16.1.0/24".

¡Juguemos con ip rule!

  # ip rule add from 172.16.0.0/24 table proveedor1
  # ip rule add from 172.16.1.0/24 table proveedor2
  # ip rule ls
  0:      from all lookup local
  32764:  from 172.16.1.0/24 lookup proveedor2
  32765:  from 172.16.0.0/24 lookup proveedor1
  32766:  from all lookup main
  32767:  from all lookup default

Efectivamente, hemos separado el tráfico en dos tablas, por ahora vacías. Es el turno de ip route:

  # ip route add 172.16.0.0/16 dev eth0 src 172.16.0.1 table proveedor1
  # ip route add 192.0.2.0/24 dev eth1 src 192.0.2.33 table proveedor1
  # ip route add default via 192.0.2.1 table proveedor1

  # ip route add 172.16.0.0/16 dev eth0 src 172.16.0.1 table proveedor2
  # ip route add 198.51.100.0/24 dev eth2 src 198.51.100.33 table proveedor2
  # ip route add default via 198.51.100.1 table proveedor2

¿Veis lo que hemos hecho? Hemos asignado dos puertas de enlace por defecto diferentes, en base al origen, por lo que todo lo que venga desde 172.16.0.0/24 irá por 192.0.2.1, y lo originado en 172.16.1.0/24 por 198.51.100.1. Por si fuera poco, el tráfico que no entre en ninguna de estas dos subredes accederá a la tabla main (from all lookup main), y con ello usará la puerta de enlace por defecto de toda la vida, esa que pensábamos que era única.

Y ya está, aquí lo dejo, aunque debo recordaros que esto no es una guía tipo copy/paste, ni remotamente.

Notas:

  • Como no podía ser de otra forma, el direccionamiento interno de este post no puede salir directamente a Internet. Hay que hacer SNAT (o el masquerade de toda la vida) en iptables. Lo normal es que conntrack haga magia y sepa dónde mandar vuestro tráfico, pero también es posible que se tenga que jugar más a fondo con ello.
  • Las entradas que añaden rutas a las tablas están simplificadas. Sería deseable completarlas, por ejemplo para evitar avisos de ICMP sobre mejores rutas si quisiésemos mandar tráfico entre redes. Lo dicho, no es más que un ejemplo.
  • En función de las configuraciones, interfaces, firewalls, ... puede ser posible que se tenga que cambiar algún parámetro de kernel, como por ejemplo, lo relacionado con rp_filter (Google es vuestro amigo). Por supuesto, ni que decir ip_forward.
  • Una vez más, esto es un mínimo ejemplo de lo mucho que se puede hacer. Las reglas, sin ir más lejos, pueden definirse por IP origen, destino, o incluso por marca de firewall, con lo que las posibilidades son enormes.
  • Os recomiendo completar lo visto en este post con todo lo que hay alrededor del enrutamiento en un kernel normal, con soporte Netfilter. Pista.
read more

PXE para instalaciones básicas de CentOS y Debian

jue, 20 oct 2011 by Foron

Otro mini-post que vuelve a salirse completamente de la idea general de este blog. Ya hay mucha documentación sobre PXE y sobre instalaciones automatizadas tanto de CentOS como de Debian, pero bueno, a ver si le es útil a alguien.

En este caso, vamos a montar un sencillo servidor PXE, que podremos usar para hacer instalaciones de CentOS y Debian. Bueno, en realidad, podemos instalar cualquier cosa, pero en mi caso no suelo necesitar nada más.

Todo esto se debe a que, para las pruebas que hago en mi laboratorio, el mínimo de máquinas virtuales que necesito no baja de... tres, y al final tiendo a perder mucho tiempo con las instalaciones, y poco con el trabajo "de verdad". Por eso, nada mejor que PXE, kickstart y debian-installer para agilizar el proceso.

Ojo, que todo esto, aunque perfectamente válido, no es lo que yo usaría, a priori, en un entorno real. Hay mucho software que automatiza lo que vamos a hacer aquí, con un interfaz web, scripts para actualizar repositorios, .... Por eso, creo que aplicaciones como Cobbler (por citar una) deben ser la primera opción.

Aún así, para los que queréis aprender cómo se montan estos "inventos", aquí van unas pinceladas.

El problema

Necesitamos una forma rápida de instalar servidores. En mi caso, máquinas virtuales. Aunque hoy en día la gente de VmWare, RedHat o Virsh+libvirt ofrecen alternativas para clonar instancias como churros, vamos a optar por una solución genérica y mucho más divertida.

Las distribuciones que vamos instalar con este sistema son CentOS y Debian. Para el caso de las basadas en kickstart, la cosa está muy clara, pero para Debian, muchos os preguntaréis ¿Por qué no FAI? Bien, la respuesta rápida, en mi caso, es que no quiero instalar un servidor NFS, y la última vez que miré era un requisito. Como decía, buscad la solución que más os guste.

Otro problema posterior es la configuración "fina" de las instancias. Eso no lo voy a documentar aquí, pero como pista: cfengine, puppet, ....

La solución

He dicho que iba a ir rápido, y ya me estoy enrollando.... Venga, lo primero que necesitamos, como no, es una BIOS que permita instalar los clientes vía PXE. Por supuesto, tanto Qemu/KVM como VmWare lo permiten, así que ni una palabra más al respecto.

En cuanto al software necesario para el servidor de instalaciones, necesitamos un DHCPD razonable (por ejemplo el del ISC), un TFTPD (por ejemplo atftpd) y un servidor web, que en mi caso va a ser apache. Situemos todo en contexto:

  1. La máquina virtual arranca y "habla" con DHCPD.
  2. Además de la información IP, se trasmite, vía DHCP+TFTP, pxelinux.0.
  3. En el caso de Debian, también se aprovecha para dar una pista sobre dónde encontrar el fichero para debian-installer.
  4. Cargamos el menú de arranque con TFTP.
  5. El sistema usa apache para obtener los ficheros ks, debian-installer y los rpm, deb y demás parafernalia.

Empezamos por lo fácil: El contenido web. Tan sencillo como copiar el contenido de los CDs de instalación de las distribuciones a una ruta del arbol web.

  # ls /var/www/instalaciones/centos/6.0-x86_64/
  CentOS_BuildTag  EULA  images    Packages                  repodata              RPM-GPG-KEY-CentOS-Debug-6     RPM-GPG-KEY-CentOS-Testing-6
  EFI              GPL   isolinux  RELEASE-NOTES-en-US.html  RPM-GPG-KEY-CentOS-6  RPM-GPG-KEY-CentOS-Security-6  TRANS.TBL

  # ls /var/www/instalaciones/debian/squeeze/
  autorun.inf  dists  firmware  g2ldr.mbr  install.amd  md5sum.txt  pool         README.mirrors.html  README.source  setup.exe  win32-loader.ini
  css          doc    g2ldr     install    isolinux     pics        README.html  README.mirrors.txt   README.txt     tools

Sigamos con la configuración para DHCP. Hemos dicho que, además de las obvias IPs, también van a ayudar a las Debian con la definición del fichero para debian-installer. Hay tres bloques de configuración que os quiero enseñar:

  # less /etc/dhcp/dhcpd.conf
  ...
  subnet 192.168.10.0 netmask 255.255.255.0 {
     option routers 192.168.10.1;
     option domain-name-servers 192.168.10.1;
     option domain-name "forondarena.net";
     option tftp-server-name "inst.forondarena.net";
     filename "/instalaciones/pxelinux.0";
  }
  host centos1 {
     hardware ethernet 52:54:00:30:38:c6;
     server-name "fn134.forondarena.net";
     fixed-address 192.168.10.134;
  }
  host debian1 {
     hardware ethernet 52:54:00:da:4a:92;
     server-name "fn135.forondarena.net";
     fixed-address 192.168.10.135;
     if substring (option vendor-class-identifier, 0, 3) = "d-i" {
       filename "http://inst.forondarena.net/instalaciones/squeeze_preseed_135.cfg";
          }
  }
  ...

Como veis, para CentOS no trasmitimos nada relacionado con el fichero kickstart, pero para Debian sí. ¿Por qué? Pues para enriquecer un poco el post con algo diferente, la verdad. Hay más de una forma de hacerlo.

Con esto ya tenemos la primera fase del arranque. Lo siguiente: El "boot menu". Y para esto necesitamos TFTP:

  /srv/tftp/instalaciones/
  ├── pxelinux.0
  ├── pxelinux.cfg
  │   ├── C0A80A86
  │   └── C0A80A87
  ├── squeeze-x86_64
  │   ├── initrd.gz
  │   └── vmlinuz
  ├── centos-6.0-x86_64
  │   ├── initrd.img
  │   └── vmlinuz
  ├── msgs
  │   ├── centos
  │   │   ├── boot.msg
  │   │   └── general.msg
  │   └── debian
  │       ├── f1.txt
  │       └── f2.txt

La mayoría de estos ficheros se pueden bajar casi desde cualquier sitio:

  http://ftp.cz.debian.org/debian/dists/squeeze/main/installer-amd64/current/images/netboot/debian-installer/amd64/

Como el contenido de "msg" es obvio, vamos a los fichero importantes, C0A80A86 y C0A80A87. ¿Qué clase de nombres son estos? Pues son las IPs, en hexadecimal, de nuestras dos máquinas virtuales:

  $ IP_ADDR="192.168.10.134"; printf '%02X' ${IP_ADDR//./ }; echo
  C0A80A86
  $ IP_ADDR="192.168.10.135"; printf '%02X' ${IP_ADDR//./ }; echo
  C0A80A87

El contenido, para CentOS, en C0A80A86:

  timeout 100
  prompt 1
  display msgs/centos/boot.msg
  F1 msgs/centos/boot.msg
  F2 msgs/centos/general.msg

  default Centos6

  label Centos6
    menu label ^Centos 6 amd64
    kernel centos-6.0-x86_64/vmlinuz
    append initrd=centos-6.0-x86_64/initrd.img ramdisk_size=6878 ip=dhcp ks=http://192.168.10.40/instalaciones/ks_rh6_134.ks

Como veis, hemos especificado la ruta web para el fichero kickstart.

Para Debian, en C0A80A87:

  # less C0A80A87
  menu hshift 15
  menu width 49
  prompt 1
  display msgs/debian/f1.txt
  timeout 100
  f1 msgs/debian/f1.txt
  f2 msgs/debian/f2.txt
  menu title Installer boot menu
  menu color title    * #FFFFFFFF *
  ...
  menu tabmsgrow 18
  menu tabmsg Press ENTER to boot or TAB to edit a menu entry

  default install

  label install
      menu label ^Debian Squeeze Texto amd64
      menu default
      kernel squeeze-x86_64/vmlinuz
      append video=vesa:ywrap,mtrr vga=788 initrd=squeeze-x86_64/initrd.gz auto=true priority=critical locale=es_ES console-keymaps-at/keymap=es --

En este caso, no hemos dicho dónde encontrar el fichero para debian-installer. Ya lo sabemos.

Y ya casi por último, veamos los ficheros kickstart y debian-installer, a los que vamos a acceder desde apache:

  # ls -1  /var/www/instalaciones/
  ...
  ks_rh6_134.ks
  squeeze_preseed_135.cfg

Todos conocéis el formato de los .ks; son simples y fáciles de leer.

  #version=RHEL6
  install
  url --url=http://192.168.10.40/instalaciones/centos/6.0-x86_64/
  lang es_ES.UTF-8
  keyboard es
  network --device eth0 --onboot yes --bootproto static --ip 192.168.10.134 --netmask 255.255.255.0 --gateway 192.168.10.1 --nameserver 192.168.10.1 --hostname fn134.forondarena.net
  rootpw  --iscrypted contraseña
  firewall --service=ssh
  authconfig --enableshadow --passalgo=sha512 --enablefingerprint
  selinux --enforcing
  timezone --utc Europe/Madrid
  bootloader --location=mbr --driveorder=vda --append="crashkernel=auto rhgb quiet"
  clearpart --all --drives=vda
  part /boot --fstype=ext4 --size=200
  part pv.gjsqnW-TYE3-SDwW-646R-0SSI-hhDa-ZF6bXm --grow --size=200
  volgroup vg_primario --pesize=4096 pv.gjsqnW-TYE3-SDwW-646R-0SSI-hhDa-ZF6bXm
  logvol / --fstype=ext4 --name=lv_root --vgname=vg_primario --size=7400
  logvol swap --name=lv_swap --vgname=vg_primario --size=588
  ##repo --name="CentOS"  --baseurl=http://192.168.10.1/instalaciones/centos/6.0-x86_64/ --cost=100

  halt

  %packages
  @core
  @server-policy
  @spanish-support
  openssh*
  %end

Es un ejemplo autogenerado para una máquina virtual tipo KVM. No le hagáis mucho caso al contenido en sí. Lo dicho, tenéis un kilo de documentación, e incluso aplicaciones para hacer estos ficheros.

Otra cosa muy diferente es debian-installer. La verdad, no conozco a mucha gente que no se haya atascado con esto en algún momento. El concepto es sencillo, con una opción para cada una de las opciones de cada uno de los menús que pueden aparecer durante el proceso de instalación. El problema es que, esto tan fácil de decir, es un listado .... largo; y con algunos algoritmos, como el del cálculo de espacio para particiones, nada claros. Además, como suele ser demasiado frecuente, el que decidió los nombres de las opciones.... bueno, que no me parece demasiado intuitivo, aunque si estás familiarizado con Debian te haces enseguida.

No voy a escribir un ejemplo completo. Os vais a tener que conformar con una pequeña muestra:

  # cat /var/www/instalaciones/squeeze_preseed_135.cfg
  ...
  # Keyboard selection.
  d-i console-tools/archs select at
  d-i console-keymaps-at/keymap select es
  d-i keyboard-configuration/xkb-keymap select es
  ### Network configuration
  d-i netcfg/choose_interface select eth0
  d-i netcfg/disable_dhcp boolean true
  # Static network configuration.
  d-i netcfg/get_nameservers string 192.168.10.1
  d-i netcfg/get_ipaddress string 192.168.10.135
  d-i netcfg/get_netmask string 255.255.255.0
  d-i netcfg/get_gateway string 192.168.10.1
  d-i netcfg/confirm_static boolean true
  ...
  # Root password, encrypted using an MD5 hash.
  d-i passwd/root-password-crypted password contraseña
  ...
  ### Partitioning
  d-i partman-auto/disk string /dev/sda
  d-i partman-auto/method string lvm
  d-i partman-lvm/device_remove_lvm boolean true
  d-i partman-lvm/device_remove_lvm_span boolean true
  d-i partman-auto/purge_lvm_from_device boolean true
  d-i partman-auto-lvm/new_vg_name string vg_forondarenanet
  d-i partman-basicmethods/method_only boolean false
  d-i partman-auto/expert_recipe string boot-root :: \
  100 100 100 ext3 \
         $defaultignore{ } \
         $primary{ } \
         device{ /dev/sda } \
         $bootable{ } \
         method{ format } \
         format{ } \
         use_filesystem{ } \
         filesystem{ ext3 } \
         mountpoint{ /boot } \
         . \
  200 1000 -1 ext4 \
         $defaultignore{ } \
         $primary{ } \
         device{ /dev/sda } \
         method{ lvm } \
         vg_name{ vg_forondarenanet } \
         . \
  300 4000 -1 ext4 \
         $lvmok{ } \
         lv_name{ lvroot } \
         in_vg{ vg_forondarenanet } \
         method{ format } \
         format{ } \
         use_filesystem{ } \
         filesystem{ ext4 } \
         mountpoint{ / } \
         . \
  512 512 512 linux-swap \
         $lvmok{ } \
         in_vg{ vg_forondarenanet } \
         lv_name{ lvswap } \
         method{ swap } \
         format{ } \
         .
  d-i partman-auto/choose_recipe select boot-root

  d-i partman/confirm_write_new_label boolean true
  d-i partman/choose_partition select finish
  d-i partman/confirm boolean true
  d-i partman/confirm_nooverwrite boolean true
  d-i partman/confirm_nochanges boolean true
  d-i partman-lvm/confirm boolean true
  d-i partman-lvm/confirm_nooverwrite boolean true
  d-i partman-lvm/confirm_nochanges boolean true
  ...
  # Individual additional packages to install
  d-i pkgsel/include string openssh-server less
  d-i pkgsel/upgrade select safe-upgrade
  popularity-contest popularity-contest/participate boolean false
  d-i finish-install/reboot_in_progress note
  d-i debian-installer/exit/halt boolean true
  # This will power off the machine instead of just halting it.
  d-i debian-installer/exit/poweroff boolean true
  ...

Y así podría seguir...

En este caso es una máquina virtual para ESX. Me interesa que veáis la parte de particionado. Aunque no os lo creáis, he definido una partición primaria /boot de unos 100M, y el resto en LVM, con aproximadamente 512M de swap, y el resto de espacio disponible para raíz.

Y poco más hace falta. Ahora bien, en este post, las notas que suelo añadir al final son más importantes que nunca.

Notas

Nota 1: Los ficheros de instalación automática de los ejemplos hacen un halt una vez finalizada la instalación. ¿Por qué? Porque no tengo automatizado que la BIOS cambie por arte de magia de arranque por PXE a arranque desde disco.

Nota 2: Más que una nota, un consejo. No os volváis locos con la configuración de ficheros de sistema, usuarios y aplicaciones. Tenéis herramientas mucho mejores para la configuración "fina", así que plantearos añadir puppet, cfengine, chef, ... en los bloques "%packages" y "d-i pkgsel/include", y dejarles que hagan su trabajo al arrancar la máquina. Para CentOS (desde puppetlabs):

  %post
  ....
  /sbin/chkconfig --level 345 puppet on
  /bin/echo "$PUPPETIP puppet" >> /etc/hosts
  /bin/echo "nameserver $NAMESERVERIP" >> /etc/resolv.conf
  hostname $hostname
  # Write out the hostname to a file for reboot.
  /bin/echo -e "NETWORKING=yes\nHOSTNAME=$hostname" > /etc/sysconfig/network
  /usr/sbin/puppetd -tv

y, como mini-ejemplo, un poco diferente, para Debian:

  d-i preseed/late_command string in-target wget -P /tmp/ http://servidor_web/script.sh;
    in-target chmod +x /tmp/script.sh; in-target /tmp/script.sh

dejando que ese "script.sh" haga cosas como "sed -i 's/START=no/START=yes/'", siguiendo la estructura de Debian de ficheros en default y todas estas cosas.

Nota 3: Lo más importante. Este post no es suficiente para hacer que las instalaciones automáticas os funcionen. Necesita trabajo. Si os atascáis con algo, tweet o comentario, y lo intentaremos solucionar.

read more

Systemtap para detectar la actividad de ficheros de un proceso

lun, 18 jul 2011 by Foron
Update: La versión de github del script ya es capaz de monitorizar n pids en ejecución y n programas que todavía no lo estén.

Para retomar un poco el blog, y como hace mucho que no escribo nada sobre SystemTap, me he planteado otro sencillo ejercicio "de repaso".

La verdad es que en la actualidad ya hay un buen montón de artículos, documentación y ejemplos sobre lo que se puede hacer con SystemTap, ya sea para la inspección del kernel como para la de aplicaciones tipo mysql, postgresql o python. El rpm de Scientific Linux 6, por ejemplo, incluye más de 80 ejemplos de todo tipo, desde el análisis de procesos hasta el del tráfico de red.

Aún así, como digo, aquí va un ejemplo más.

El problema

Vamos a suponer que tenemos un proceso ejecutando en una máquina, y que queremos vigilar los ficheros que va abriendo.

Para ir un poco más lejos, queremos que se muestren también los ficheros abierto por los hijos de ese proceso principal (sólo un nivel por ahora).

Y ya puestos, queremos poder limitar la monitorización a los ficheros de ciertas rutas. Por ejemplo, podemos querer mostrar sólo los ficheros que se abrán en /etc, o en /lib.

Vamos, que el ejercicio es prácticamente una extensión de uno de los scripts de un post anterior de este mismo blog. Pero que le voy a hacer, sólo se me ocurren ejercicios sobre ficheros.

Resumiendo, y poniendo un ejemplo, tenemos un servidor postfix, con sus habituales procesos hijo:

  master─┬─pickup
         │─qmgr
         └─tlsmgr

Queremos saber que ficheros abren todos los procesos que cuelgan de master, ya sean los tres que se están ejecutando en este momento, ya sean los nuevos que se vayan creando. Además, queremos poder limitar el número de ficheros vigilados a una serie de rutas determinadas.

La solución

El núcleo de la solución está en dos "probes":

  • syscall.open.return
  • syscall.close.return

O sea, las llamadas al sistema open y close. Más concretamente, al momento en el que terminan de ejecutarse (return).

Además, vamos a usar el probe "begin" para leer argumentos, preparar variables y demás parafernalia.

Comenzamos:

  probe begin {
          procesoArgumento = $1
          printf ("El pid que vamos a tratar es %d\n", procesoArgumento);
          if (argc > 1) {
                  for (i=2; i <= argc; i++) {
                          ficherosEnPath[argv[i]] = argv[i]
                          numeroPaths += 1
                  }
          }
  }

Poca explicación hace falta. En $1 tenemos el primer argumento, que va a ser el pid a vigilar. A partir del segundo argumento, y de manera opcional, se pueden incluir una serie de rutas a monitorizar. Todas estas son llamadas válidas:

  stap -v monitorFicheros.stp $(pidof master)
  stap -v monitorFicheros.stp $(pidof master) /etc
  stap -v monitorFicheros.stp $(pidof master) /etc /usr/lib

Una vez definido este bloque básico, pasamos a la llamada al sistema "open":

  probe syscall.open.return {
         proceso = pid()
         padre = ppid()
         hilo = tid()
         ejecutable = execname()
         insertarEnTabla = 0

         if ( (procesoArgumento == proceso) || (procesoArgumento == padre) || (procesoArgumento == hilo) ) {
                 if ( (procesoArgumento == proceso) && (env_var("PWD") != "") ) {
                         pwd = env_var("PWD")
                 }
                 localpwd = (isinstr(env_var("PWD"), "/"))?env_var("PWD"):pwd;

                 filename = user_string($filename)
                 descriptor = $return

                 filename = (substr(filename, 0, 1) == "/")?filename:localpwd . "/" . filename;

                 if ([proceso,padre,hilo,descriptor] in tablaProcesos)  {
                         printf ("{codigo: \"error\", proceso: \"%s\", pid: %d, ppid: %d, tid: %d, fichero: \"%s\", descriptor: %d}\n", ejecutable, proceso, padre, hilo, filename, descriptor)
                 } else {
                         if (descriptor >= 0) {
                                 if (numeroPaths > 0 ) {
                                         foreach (ruta in ficherosEnPath) {
                                                 if (substr(filename, 0, strlen(ruta)) == ruta) {
                                                         insertarEnTabla = 1
                                                         break
                                                 }
                                         }
                                 }
                                 if ( (insertarEnTabla == 1) || (numeroPaths == 0) ) {
                                         tablaProcesos[proceso,padre,hilo,descriptor] = gettimeofday_ms()
                                         tablaFicheros[proceso,padre,hilo,descriptor] = filename
                                         printf ("{codigo: \"open\", proceso: \"%s\", pid: %d, ppid: %d, tid: %d, fichero: \"%s\", descriptor: %d, date: %d}\n", ejecutable, proceso, padre, hilo, filename, descriptor, tablaProcesos[proceso,padre,hilo,descriptor])
                                 }
                         }
                 }
         }
  }

A través de las funciones pid(), ppid() y tid() vemos si el proceso que está ejecutando open en este momento es el proceso que nos interesa o un hijo suyo.

Si cumple este requerimiento, pasamos al bloque que revisa si el fichero que se está abriendo está en el path que nos interesa. En este caso, para hacer el ejercicio más completo, he optado por dar unas cuantas vueltas "de más", y he usado la función env_var("PWD") para acceder al entorno del proceso. En la práctica esta no es la mejor forma, y por eso hay más control en el probe, ya que no siempre existe la variable PWD en el entorno de los procesos que llegan a este open.

La llamada al sistema open carga las variables $return (el valor de retorno de la función es el id del descriptor del fichero) y $filename (el nombre del fichero). Ojo! Cada llamada al sistema tiene unos argumentos, y con ello "ofrece" unas variables para nuestros scripts. Por ejemplo, mientras que en open tenemos filename, flags y mode; en close tenemos fd, filp, files, fdt y retval. El propio SystemTap, Google y el código fuente del kernel son ... vuestros amigos.

En cualquier caso, lo importante es que, cuando se dan todas las condiciones, hacemos lo siguiente:

  tablaProcesos[proceso,padre,hilo,descriptor] = gettimeofday_ms()
  tablaFicheros[proceso,padre,hilo,descriptor] = filename
  printf ("{codigo: \"open\", proceso: \"%s\", pid: %d, ppid: %d, tid: %d, fichero: \"%s\", descriptor: %d, date: %d}\n", ejecutable, proceso, padre, hilo, filename, descriptor, tablaProcesos[proceso,padre,hilo,descriptor])

Con el printf escribimos la información del fichero abierto por salida estándar. Las dos tablas (tablaProcesos y tablaFicheros) sirven para guardar el momento en el que se ha abierto el fichero (con una precisión de milisegundos), y el nombre del fichero en sí mismo, con lo que lo tendremos más a mano cuando pasemos a la llamada al sistema close. Para identificar un fichero usamos el índice formado con [el proceso, el padre, el hilo y el descriptor] del fichero que se ha abierto.

Con toda la información en su sitio ya tenemos la primera parte del script. Seguimos:

  probe syscall.close.return {
         proceso = pid()
         padre = ppid()
         hilo = tid()
         descriptor = $fd
         ejecutable = execname()

         if ( ( procesoArgumento == proceso ) || ( procesoArgumento == padre ) || (procesoArgumento == hilo ) ) {
                 if ([proceso,padre,hilo,descriptor] in tablaProcesos) {
                         filename = tablaFicheros[proceso,padre,hilo,descriptor]
                         date = gettimeofday_ms() - tablaProcesos[proceso,padre,hilo,descriptor]
                         printf ("{codigo: \"close\", proceso: \"%s\", pid: %d, ppid: %d, tid: %d, fichero: \"%s\", descriptor: %d, date: %d}\n", ejecutable, proceso, padre, hilo, filename, descriptor, date)
                         delete tablaProcesos[proceso,padre,hilo,descriptor]
                         delete tablaFicheros[proceso,padre,hilo,descriptor]
                 }
         }
  }

Fácil. Si se está haciendo un close de uno de los ficheros monitorizados, se calcula el tiempo que ha estado abierto y se muestra por la salida estándar.

Un ejemplo de ejecución del monitor es el siguiente:

  # stap -v monitorFicheros.stp $(pidof master)
  Pass 1: parsed user script and 76 library script(s) using 96688virt/22448res/2744shr kb, in 120usr/10sys/133real ms.
  Pass 2: analyzed script: 8 probe(s), 22 function(s), 7 embed(s), 8 global(s) using 251840virt/48200res/3952shr kb, in 420usr/120sys/551real ms.
  Pass 3: using cached /root/.systemtap/cache/02/stap_02e370ac4942b188c248e7ec11ac8e2c_19586.c
  Pass 4: using cached /root/.systemtap/cache/02/stap_02e370ac4942b188c248e7ec11ac8e2c_19586.ko
  Pass 5: starting run.

  El pid que vamos a tratar es 1082
  {codigo: "open", proceso: "smtpd", pid: 5817, ppid: 1082, tid: 5817, fichero: "/etc/hosts", descriptor: 12, date: 1310920975000}
  {codigo: "close", proceso: "smtpd", pid: 5817, ppid: 1082, tid: 5817, fichero: "/etc/hosts", descriptor: 12, date: 0}

Sorpresa! Los printf se formatéan como datos json, por si alguna vez quisiera hacer algo con node.js y aplicaciones como log.io.

En cuanto a los "date: 0", se debe a que la precisión de milisegundos es demasiado baja para estos ficheros y para esta prueba sin tráfico de correo de ningún tipo.

El código completo (en este post sólo falta la definición de variables globales) está accesible en github, como siempre.

Limitaciones y trabajo futuro

Como ya he comentado, este script está lejos de ser óptimo. Además de mi propia incapacidad, en algunos momentos he optado por dar más vueltas de las necesarias para usar así más funciones y variables.

Mi primer objetivo era permitir la monitorización de procesos que todavía no estuvieran en ejecución. En esta versión, sin embargo, el proceso principal sí tiene que estar ejecutando antes de lanzar el stap. Esto no es algo técnicamente complicado, pero no se hace solo, y no aporta demasiado desde el punto de vista conceptual al post, así que lo he dejado.

¿Y qué pasa si el pidof da más de un pid? Me habéis pillado. Por ahora sólo trato un pid.

Para el que esté interesado, SystemTap permite guardar la salida estándar en un fichero usando el parámetro -o. A partir de aquí es trivial que otro script perl, python, bash, node.js o lo que sea trabaje con él.

read more

Monitorización del kernel con SystemTap II

sáb, 11 abr 2009 by Foron

A veces (seguro que pocas), nos encontramos ante una máquina que por algún motivo ha dejado de trabajar como se esperaba. Digamos que el rendimiento o el IO del equipo baja, sin motivo visible. Digamos que no hay logs que indiquen problemas, ni errores del sistema. Nada. Este es el momento para el kung fu, el voodoo o todo tipo de técnicas adivinatorias que tanto usamos los informáticos. Muchas veces es suficiente, pero no siempre, y no hay nada peor que no ser capaz de dar una explicación a un problema.

Systemtap

Supongamos que tenemos la arquitectura de la imagen, con un par de balanceadores de carga, unas cuantas máquinas iguales que pueden ser servidores web, ftp, pop, smtp o cualquier otra cosa, y un par de servidores de almacenamiento nfs. Teniendo en cuenta que los balanceadores de carga suelen dar la posibilidad de asignar diferentes pesos a cada máquina balanceada, ¿Por qué no usar uno de estos servidores para la monitorización del sistema? Es perfectamente posible enviar un poco menos de tráfico a la máquina destinada a SystemTap, de tal manera que no afecte al rendimiento global, para que podamos darnos un mecanismo para tener nuestra infraestructura controlada.

En este post sólo voy a referenciar algunos scripts que están disponibles en la web y en el redpaper. Además, el propio software viene con muchos ejemplos. En CentOS se puede instalar el rpm "systemtap-testsuite" para probar varios scripts.

Vamos a empezar con un par de ejemplos para usar más en un entorno académico que en la práctica.

Digamos que queremos aprender "lo que pasa" cuando hacemos un "ls" en un directorio de una partición ext3. Con este sencillo script:

  #! /usr/bin/env stap

  probe module("ext3").function("*").call
  {
     printf("%s -> %s\n", thread_indent(1), probefunc())
  }
  probe module("ext3").function("*").return
  {
     printf("%s <- %s\n", thread_indent(-1), probefunc())
  }

Vamos a hacer un printf cada vez que comience y termine la ejecución de cualquier función del módulo ext3. En el printf vamos a tabular el nombre de la función que se ha ejecutado. El resultado es algo así:

  ...
  2 ls(31789): <- ext3_permission
   0 ls(31789): -> ext3_dirty_inode
   8 ls(31789):  -> ext3_journal_start_sb
  21 ls(31789):  <- ext3_journal_start_sb
  26 ls(31789):  -> ext3_mark_inode_dirty
  31 ls(31789):   -> ext3_reserve_inode_write
  35 ls(31789):    -> ext3_get_inode_loc
  39 ls(31789):     -> __ext3_get_inode_loc
  52 ls(31789):     <- __ext3_get_inode_loc
  56 ls(31789):    <- ext3_get_inode_loc
  61 ls(31789):   <- ext3_reserve_inode_write
  67 ls(31789):   -> ext3_mark_iloc_dirty
  74 ls(31789):   <- ext3_mark_iloc_dirty
  77 ls(31789):  <- ext3_mark_inode_dirty
  83 ls(31789):  -> __ext3_journal_stop
  87 ls(31789):  <- __ext3_journal_stop
  90 ls(31789): <- ext3_dirty_inode
   0 ls(31789): -> ext3_permission
  ...

Como he dicho, no es algo demasiado práctico, pero puede servir a algún profesor para suspender a un buen porcentaje de pobres alumnos :-) Sigamos con algún otro ejemplo. Digamos que queremos programar un "nettop" que nos diga qué conexiones se están abriendo en una máquina en cada momento. Con un script similar al siguiente lo tendremos en unos minutos:

  #! /usr/bin/env stap

  global ifxmit, ifrecv

  probe netdev.transmit
  {
    ifxmit[pid(), dev_name, execname(), uid()] <<< length
  }

  probe netdev.receive
  {
    ifrecv[pid(), dev_name, execname(), uid()] <<< length
  }

  function print_activity()
  {
    printf("%5s %5s %-7s %7s %7s %7s %7s %-15s\n",
           "PID", "UID", "DEV", "XMIT_PK", "RECV_PK",
           "XMIT_KB", "RECV_KB", "COMMAND")

    foreach ([pid, dev, exec, uid] in ifrecv-) {
      n_xmit = @count(ifxmit[pid, dev, exec, uid])
      n_recv = @count(ifrecv[pid, dev, exec, uid])
      printf("%5d %5d %-7s %7d %7d %7d %7d %-15s\n",
             pid, uid, dev, n_xmit, n_recv,
             n_xmit ? @sum(ifxmit[pid, dev, exec, uid])/1024 : 0,
             n_recv ? @sum(ifrecv[pid, dev, exec, uid])/1024 : 0,
             exec)
    }
    print("\n")
    delete ifxmit
    delete ifrecv
  }

  probe timer.ms(5000), end, error
  {
    print_activity()
  }

¿Qué es lo que hemos hecho? Hemos generado tres "probes". Por un lado, cuando se recibe o trasmite a través de la red añadimos a los arrays "ifxmit, ifrecv" información sobre qué proceso y en qué interfaz ha enviado o recibido. Por otro lado, cada 5000 ms o cuando haya un error o termine el script mostramos la información por pantalla. El resultado puede ser algo similar a lo siguiente:

   PID   UID DEV     XMIT_PK RECV_PK XMIT_KB RECV_KB COMMAND
 31485   500 eth0          1       1       0       0 sshd

 y pasados unos miles de milisegundos ...

   PID   UID DEV     XMIT_PK RECV_PK XMIT_KB RECV_KB COMMAND
 15337    48 eth0          4       5       5       0 httpd
 31485   500 eth0          1       1       0       0 sshd

Como se ve, tengo una sesión ssh abierta permanentemente, y he consultado una página web en el servidor monitorizado. Por supuesto, esto puede no ser muy práctico en servidores muy activos, pero puede dar alguna idea a algún administrador. Igual que hemos hecho un "nettop", también podemos hacer un "disktop" que muestre un resultado como el siguiente:

 Sat Apr 11 17:22:03 2009 , Average:   0Kb/sec, Read:       0Kb, Write:      0Kb
      UID      PID     PPID                       CMD   DEVICE    T        BYTES
       48    15342    15239                     httpd     dm-0    W          210
       48    15343    15239                     httpd     dm-0    W          210
       48    15337    15239                     httpd     dm-0    W          210
       48    15336    15239                     httpd     dm-0    W          210

Lo que hecho es hacer el mismo wget varias veces. Para el que tenga curiosidad, los procesos httpd (que por cierto usa el usuario id=48) ejecutando en el servidor son:

 # pstree -p | grep http
         |-httpd(15239)-+-httpd(15336)
         |              |-httpd(15337)
         |              |-httpd(15338)
         |              |-httpd(15339)
         |              |-httpd(15340)
         |              |-httpd(15341)
         |              |-httpd(15342)
         |              `-httpd(15343)

El script disktop está disponible en "/usr/share/systemtap/testsuite/systemtap.examples/io" del rpm "systemtap-testsuite".

Volvamos al primer ejemplo del post. Teníamos un grupo de servidores que han dejado de funcionar como deben. Digamos que sospechamos de la velocidad con la que nuestros servidores nfs están sirviendo el contenido de los servidores web. Podemos probar aquellos ficheros que necesiten más de 1 segundo para abrirse:

 #!/usr/bin/stap

 global open , names
 probe begin {
         printf("%10s %12s %30s\n","Process" , "Open time(s)" , "File Name")
 }
 probe kernel.function("sys_open").return{
         open[execname(),task_tid(task_current()),$return] = gettimeofday_us()
         names[execname(),task_tid(task_current()),$return] = user_string($filename)
 }
 probe kernel.function("sys_close"){
         open_time_ms = (gettimeofday_us() - open[execname(),task_tid(task_current()), $fd])
         open_time_s = open_time_ms / 1000000
         if ((open_time_s >= 1) && (names[execname(),task_tid(task_current()), $fd] != "")) {
                 printf("%10s %6d.%.5d %30s\n", execname(),
 open_time_s,open_time_ms%1000000,names[execname(),task_tid(task_current()), $fd])
         }
 }

Con este sencillo script estaría hecho:

    Process Open time(s)                      File Name
      httpd      8.471285 /var/www/html/lectura_lenta.html

En este caso al servidor web le ha costado 8.5 segundos servir el fichero lectura_lenta.html. Después será responsabilidad nuestra buscar, en su caso, la solución.

En definitiva, systemtap es una herramienta muy completa, pero que como tal requiere algo de práctica para ser útil. No sé si alguna vez va a tener mucho éxito en entornos de producción, pero no está de más saber que existe.

read more
